產品概述

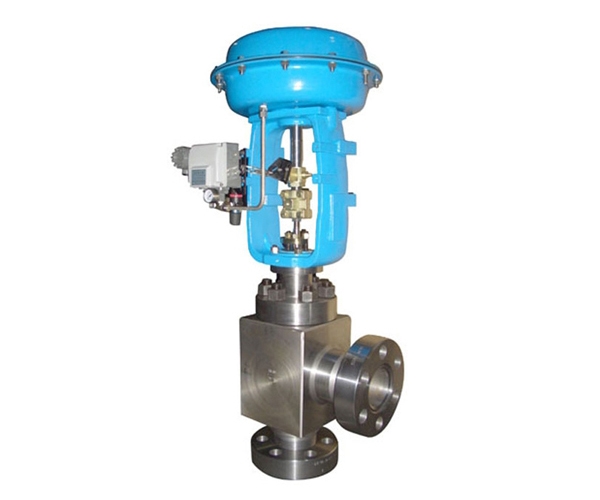

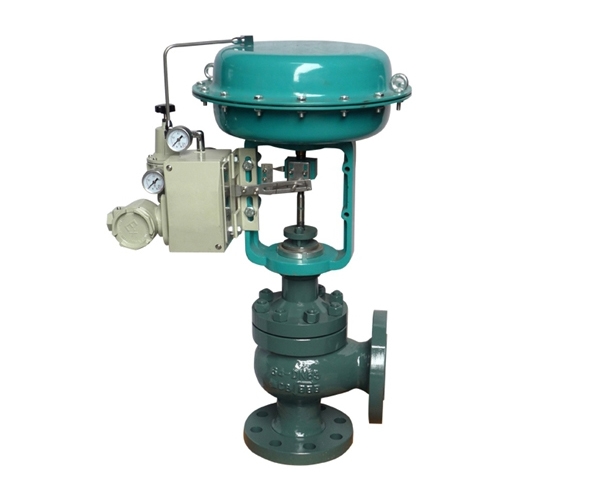

氣動角閥是一款高性能流量控制解決方案，專為高壓差和腐蝕性應用場合的流體精確調節而設計。該閥采用緊湊的角閥體設計和膜片式氣動執行器，確保在蒸汽系統、發電廠和化學處理裝置等嚴苛環境中可靠運行。其獨特的幾何形狀可最大程度地減少湍流和腐蝕，使其成為高壓差 (ΔP) 和含顆粒介質應用的理想選擇。

適用工況

蒸汽系統：高壓蒸汽減壓和減溫。

發電：給水控制和汽輪機旁路。

化工：腐蝕性漿體控制和磨蝕性介質處理。

石油和天然氣：井口控制中的節流閥應用。

主要特性

氣動薄膜執行器
類型：彈簧復位（故障安全）或雙作用。
氣源：0.2–0.6 MPa (30–90 psi)，響應時間 <3 秒。
防爆認證：ATEX II 2G Ex d IIC T6 / IECEx（符合 1 區標準）。
膜片材質：EPDM、丁腈橡膠或氟橡膠（溫度范圍：-40°C 至 150°C）。

角閥設計
閥體幾何形狀：90° 角設計，可減少湍流和侵蝕。
高密封性能：ANSI IV 級（標準）/ VI 級（可選）。
壓降處理：適用于高達 15 MPa 的壓降。

流量特性
閥內件選項：多級防氣蝕、拋物線型或標準閥內件。
流量系數 (Cv)：5.6–320 (DN20–DN150)。
可定制流量曲線：根據特定工藝要求定制。

材料與耐用性
閥體材料：碳鋼 (WCB)、316L 不銹鋼 (CF8M)、雙相不銹鋼 (UNS S32205)。
閥內件材料：司太立合金 6、碳化鎢或陶瓷涂層。
密封件：石墨、聚四氟乙烯或金屬波紋管（-196°C 至 550°C）。

兼容性
信號輸入：4–20 mA，0.2–1.0 bar 氣動信號。
通信協議：HART 7 / Modbus RTU。
配件：定位器、電磁閥、限位開關。

Comparison with Globe Control Valves

選擇指南

高壓差：選擇多級防氣蝕閥內件。

腐蝕性介質：選擇碳化鎢或陶瓷閥內件。

高循環：旋轉閥座設計，循環次數超過 100,000 次。

低溫應用：加長閥蓋，適用于液化天然氣 (LNG) 應用。
