產品概述

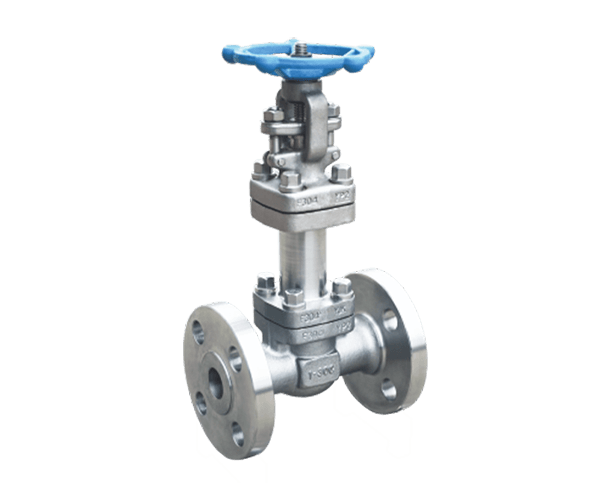

波紋管式鍛鋼閘閥是一種高性能閘閥，廣泛應用于石油、天然氣、化工、電力等高壓和高溫工況下的管道系統。該閥適用于水、蒸汽、油品、天然氣等多種介質，具備優異的耐高溫、耐腐蝕和耐高壓性能。波紋管密封設計代替?zhèn)鹘y(tǒng)的填料密封，能夠有效防止介質泄漏，避免填料泄漏問題，提高了閥門的可靠性和安全性。其鍛鋼材質具有出色的機械性能，能夠承受較高的工作壓力和沖擊負荷。產品優勢包括啟閉靈活、密封性強、耐用性好、流阻小、維護簡便。波紋管式鍛鋼閘閥適合用于管道的全開或全閉操作，具有優良的密封性能和流體控制能力。該閥廣泛應用于要求嚴密密封和高可靠性的工業管道系統，能夠有效保證系統安全運行，防止泄漏和故障。其出色的性能使其成為高壓管道系統中不可或缺的重要設備。

適用工況

石油天然氣：井口隔離、管道關閉和煉油廠應用。

石化：化學反應器和蒸餾裝置中的高壓流體控制。

發電：渦輪機和鍋爐給水系統中的蒸汽隔離。

核能：核電站一次和二次回路隔離。

主要特點

鍛造結構
材質完整性：采用鍛造 A105、F22 或 F316 鋼，增強晶粒結構和抗沖擊性。
壓力等級：ANSI 1500–2500 級 (PN260–PN420)。
溫度范圍：-29°C 至 593°C (-20°F 至 1100°F)。

波紋管密封設計
零泄漏：金屬波紋管提供氣密密封，消除閥桿泄漏。
耐用性：波紋管采用 316L 不銹鋼制成，使用壽命長。
免維護：無需閥桿填料，降低維護成本。

閘板設計
楔形類型：柔性或?qū)嵭男ㄐ?，?shí)現零泄漏（ANSI VI 級）。
防火：經 API 607 認證，具有二次金屬對金屬密封。
閥桿設計：明桿 (OS&Y) 或暗桿 (NRS) 可選。

密封與操作
閥座材料：司太立6合金堆焊，13%鉻不銹鋼。
操作方式：手動手輪、齒輪操作機構或執行器兼容。

Comparison with Packed Stem Valves
